Wie installiert man eine Eistonne mit Kühler?

Den idealen Standort für Ihre Eistonne mit Kühler wählen

Ein strategisch gewählter Installationsort gewährleistet Sicherheit und optimale Leistung Ihrer Eistonne mit Kühler. Berücksichtigen Sie diese drei entscheidenden Faktoren bei der Auswahl Ihres Aufstellbereichs:

Anforderungen an Stromversorgung, Wasseranschluss und Untergrundstabilität

Stellen Sie sicher, dass sich innerhalb von etwa 4,5 Metern vom Aufstellungsort der Anlage eine zuverlässige Strom- und Wasserversorgung befindet. Wussten Sie, dass laut dem Bericht des Aquatic Safety Institute des vergangenen Jahres schlechte Erdung etwa ein Viertel aller Systemprobleme verursacht? Aus Sicherheitsgründen müssen Systeme immer mit Fehlerstrom-Schutzschaltern (FI-Schutzschalter) installiert werden, die den NEC-Artikel-680-Normen entsprechen. Dies trägt zur Sicherheit in der Nähe von Wasserquellen bei. Bei voller Befüllung mit Wasser können diese Systeme tatsächlich ein Gewicht von rund 450 Kilogramm erreichen! Das bedeutet, dass sie eine geeignete Tragkonstruktion benötigen. Stellen Sie sie daher nur auf Flächen auf, die für hohe Lasten ausgelegt sind, wie beispielsweise verstärkte Betonfundamente oder hochwertige Industrieböden. Bei Außeninstallationen ist hier besondere Vorsicht erforderlich, da Witterungsbedingungen im Laufe der Zeit die Stabilität beeinträchtigen können.

Richtige Platzierung von Kühler und Wannensystem für optimale Leistung

Stellen Sie den Kühler in einem Abstand von etwa einem bis anderthalb Metern zur Wanne auf. Dadurch wird die Wärmeübertragung über die Verbindungsschläuche reduziert, während weiterhin ausreichend Platz um das Gerät herum bleibt – ein Freiraum von mindestens einem halben Meter auf jeder Seite ist am besten geeignet. Laut Studien zur Funktionsweise kommerzieller Kühlsysteme verringert diese Art der Aufstellung den Energieverbrauch um 15 % bis fast 18 % im Vergleich zu Installationen, bei denen alle Komponenten eng beieinander angeordnet sind. Berücksichtigen Sie außerdem die Sonneneinstrahlung. Direktes Sonnenlicht belastet das System erheblich und kann die Arbeitslast teilweise um bis zu dreißig Prozent über dem Normalwert erhöhen. Das bedeutet, dass nicht nur Energie verschwendet wird, sondern auch die Bauteile im Laufe der Zeit schneller verschleißen.

Belüftung und Wartungsfreiräume rund um das Gerät

Stellen Sie sicher, dass oben mindestens 15 cm Freiraum um den Kühler vorhanden sind, damit die Wärme richtig abgeführt werden kann, und lassen Sie vorne etwa 45 cm Platz für einen einfachen Zugang bei regelmäßigen Wartungsarbeiten wie dem Austausch von Filtern. Wenn die Luftzufuhr eingeschränkt ist, müssen Kompressoren laut branchenüblichen HVAC-Daten etwa 22 Prozent mehr arbeiten, was bedeutet, dass sie sich schneller als normal verschleißen. Achten Sie auch auf die Umgebung und prüfen Sie regelmäßig, ob sich Schmutz oder Ablagerungen ansammeln, denn selbst wenn nur ein Teil des Lufteinlasses blockiert ist, sinkt die Kühlleistung innerhalb von etwa einem halben Jahr um 12 bis 15 Prozent. Diese schleichende Leistungsabnahme summieren sich im Laufe der Zeit und verursachen später höhere Reparaturkosten.

Elektrische Installation und Sicherheit für Eistherapie-Wannen mit Kühler

Grundlagen zu Spannung und Stromstärke

Die meisten Heimkühler funktionieren mit standardmäßigen 120-Volt/15-Ampere-Schaltkreisen, obwohl einige Hochleistungsgeräte die zusätzliche Leistung von 240 Volt benötigen. Bevor Sie etwas anschließen, überprüfen Sie unbedingt, was Ihr spezifisches Modell erfordert. Fehler hierbei können später zu Problemen führen. Laut Branchendaten von Ponemon aus dem Jahr 2023 gehen etwa ein Viertel aller elektrischen Probleme in Wassersystemen auf eine solche Diskrepanz zwischen den erforderlichen und tatsächlich bereitgestellten Stromwerten zurück. Bei Kühlaggregaten mit mehr als 1,5 PS ist es wirklich empfehlenswert, einen Fachmann hinzuzuziehen. Ein qualifizierter Elektriker sollte die Installation eines eigens dafür vorgesehenen Stromkreises vornehmen, der den örtlichen Bauvorschriften und Sicherheitsstandards entspricht.

Bedeutung von GFCI-Steckdosen für Sicherheit und Einhaltung der Vorschriften

GFCI-Steckdosen schalten den Strom bei einem Stromleck extrem schnell ab, gewöhnlich innerhalb von etwa 1/40 Sekunde, wodurch laut Forschung der Electrical Safety Foundation International aus dem Jahr 2023 die Gefahr eines elektrischen Schlags in feuchten Bereichen um rund 80–85 % sinkt. Bei Installationen für Eistherapie-Badewannen verlangen die Sicherheitsvorschriften, dass diese Steckdosen nicht weiter als sechs Fuß (ca. 1,8 Meter) von Stellen entfernt installiert werden, an denen Wasser spritzen könnte. Der National Electrical Code erwähnt diese Anforderung ausdrücklich in Abschnitt 680. Dennoch sollten sie jeden Monat überprüft werden. Drücken Sie einfach die praktischen Test- und Reset-Tasten direkt an der Steckdose, um sicherzustellen, dass sie auch nach längerer Zeit noch ordnungsgemäß funktionieren. Regelmäßige Tests gewährleisten, dass sie im Bedarfsfall tatsächlich Schutz bieten.

Auswahl des richtigen Kühlers für Ihre mit Kühlsystem ausgestattete Eistherapie-Badewanne

Abstimmung der Kühlleistung auf Wannengröße und klimatische Bedingungen

Eine Branchenanalyse aus dem Jahr 2023 ergab, dass Kühler bei falscher Dimensionierung 37 % länger laufen als nötig. Berechnen Sie den Kühlbedarf, indem Sie das Wasservolumen Ihres Beckens (in Gallonen) mit der durchschnittlichen Tagestemperatur Ihrer Region (°F) multiplizieren. Beispiel:

• 100-Gallonen-Becken in einem 85 °F warmen Klima → Mindestens 1-PS-Kühler
• 75-Gallonen-Becken in einer 70 °F-Zone → 0,5 PS ausreichend

Gebiete mit hoher Luftfeuchtigkeit benötigen 15–20 % mehr Kühlleistung, um die Wassertemperatur dauerhaft unter 50 °F zu halten.

Ausbalancierung von Energieeffizienz, Geräuschentwicklung und Kühlleistung

ENERGY STAR-zertifizierte Kühler senken die Betriebskosten um 20–25 %, ohne Einbußen bei der Leistung. Bevorzugen Sie Geräte mit:

• Kompressoren mit variabler Drehzahl die die Leistungsabgabe basierend auf dem aktuellen Bedarf anpassen
• Schallleistungspegel von 55–65 dB , vergleichbar mit einem leisen Kühlschrank
• Invertertechnik das Temperaturschwankungen während des Betriebs minimiert

Diese Funktionen erhöhen den Benutzerkomfort und verlängern die Lebensdauer der Geräte durch einen gleichmäßigeren Betrieb.

Übergroße vs. richtig dimensionierte Kältemaschinen: Vor- und Nachteile sowie Empfehlungen

Wenn Kältemaschinen mindestens 1,5-mal größer dimensioniert sind, als tatsächlich erforderlich, neigen sie dazu, sich tagsüber immer wieder ein- und auszuschalten. Dieser ständige Zyklus führt zu einer schnelleren Abnutzung der Komponenten und verbraucht laut Ponemon-Forschung des vergangenen Jahres etwa 22 Prozent mehr Energie. Diese großen Geräte können keine konstante Temperatur halten, da ihre Betriebszyklen so kurz sind. Im Gegensatz dazu laufen richtig dimensionierte Kältemaschinen typischerweise zwischen 70 und 80 Prozent ihrer maximalen Kapazität, was genau der Bereich ist, in dem die meisten Systeme am effizientesten arbeiten. Auch die Temperatur bleibt stabil, meist schwankt sie nicht mehr als 2 Grad Fahrenheit vom Sollwert. Um sicherzustellen, dass wir die für unsere Bedürfnisse richtige Größe wählen, ist es sinnvoll, die speziellen Diagramme heranzuziehen, die Hersteller bereitstellen und die lokale klimatische Bedingungen berücksichtigen. So lässt sich vermeiden, etwas Größeres als nötig zu erwerben.

Schritt-für-Schritt-Installation der Eisschubwanne mit Kältemaschine

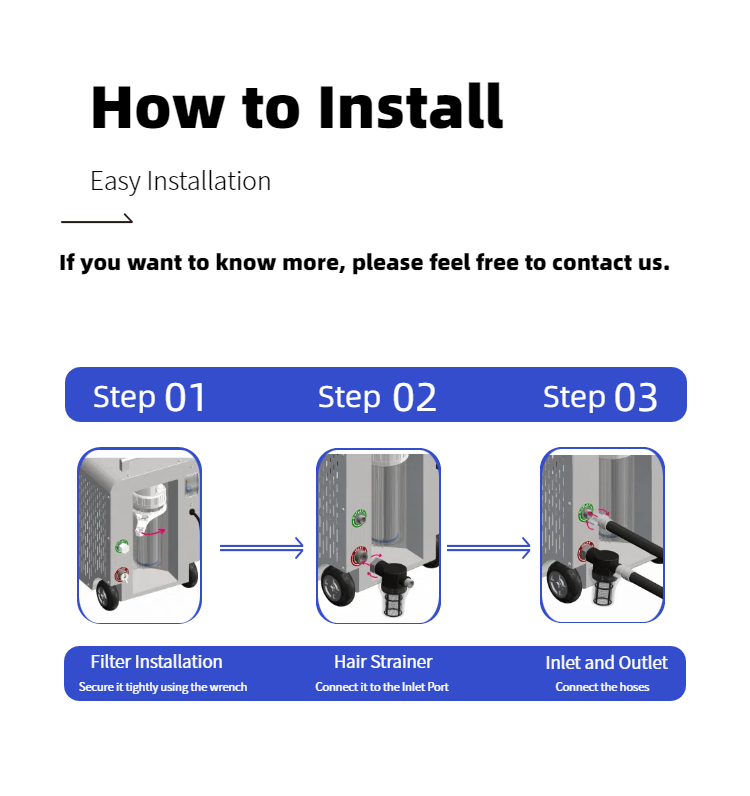

Anschließen der Schläuche und Einrichten der Wasserkreislaufführung

Schließen Sie hochwertige Schläuche an die Ein- und Auslassöffnungen des Eistanks und der Kühleinheit an. Verwenden Sie die Edelstahl-Schellen, um alles fest zu verbinden, und stellen Sie sicher, dass die 3/4-Zoll-Anschlüsse des Kühlers genau mit den Anschlüssen am Tank selbst übereinstimmen. Bevor Sie das Gerät einschalten, führen Sie eine kurze Vorfüllung der Pumpe durch, indem Sie sie vorher für eine Minute oder zwei in Wasser eintauchen. Glauben Sie mir – wenn die Pumpe trocken läuft, werden damit fast sicher innere Bauteile beschädigt. Also lieber vorsichtig sein, wenn Sie alles vorbereiten.

Einbindung der Pumpe und des Kühlers in das System

Um die Geräusche gering zu halten, stellen Sie die Pumpe auf eine Art Gummimatte oder Schaumstoffunterlage in der Nähe des Kältesatzes. Dies hilft, Vibrationen zu dämpfen, die sich andernfalls über den Boden ausbreiten und störende Geräusche verursachen würden. Verbinden Sie zur Montage den Auslassschlauch der Pumpe mit dem Eingangsanschluss des Kältesatzes. Verwenden Sie weiche Kunststoffschläuche, die speziell für Kaltwassersysteme geeignet sind, da herkömmliche Schläuche unter Druckschwankungen reißen könnten. Bevor Sie das Gerät einschalten, überprüfen Sie sorgfältig, ob die Stromversorgung den Anforderungen des Kältesatzes entspricht. Normalerweise benötigen diese Geräte eine eigene elektrische Leitung mit einer Kapazität von mindestens 15 Ampere, jedoch nicht mehr als 20 Ampere, sowie einen Fehlerstrom-Schutzschalter gemäß den örtlichen Bauvorschriften. Sicherheit geht immer vor!

Befüllen, Dichtheitsprüfung und erste Inbetriebnahme

1. Füllen Sie die Wanne, bis das Wasser 5 cm unterhalb des Überlaufstutzens steht
2. Schalten Sie den Kältesatz und die Pumpe gleichzeitig ein und überwachen Sie dabei alle Verbindungen
3. Führen Sie den „Papiertuchtest“ an den Verbindungsstellen durch – trockenes Papier bestätigt, dass keine Lecks vorliegen
4. Lassen Sie das System 15 Minuten lang laufen und beobachten Sie den Temperaturabfall (ideale Rate: 1 °F alle 3–5 Minuten)

Sobald ein stabiler Betrieb bestätigt ist, fügen Sie Eis hinzu, um die Kühlung zu beschleunigen, und halten Sie dabei einen kontinuierlichen Wasserfluss durch den Wärmetauscher des Kühlers aufrecht.

Aufrechterhaltung eines optimalen Wasserflusses und der Systemleistung

Einbau von Filtern und Sicherstellung der korrekten Durchflussmenge

Zwischen Wanne und Umwälzpumpe Inline-Filter einzubauen, hilft, alle Arten von Verunreinigungen abzufangen, bevor sie Probleme verursachen. Für optimale Ergebnisse empfiehlt sich ein Edelstahlsieb mit einer Filterfeinheit von etwa 100 Mikron. Diese schützen sowohl die Pumpen als auch die Wärmetauscher gut, da bereits geringe Mengen an Ablagerungen in geschlossenen Systemen die Durchflussraten um 15 bis 25 % verringern können. Die Überwachung der Systemleistung mittels eines hochwertigen Durchflussmessers ist ebenfalls sinnvoll. Die meisten Standardgeräte mit 100 Gallonen sollten einen Durchfluss zwischen 8 und 12 Gallonen pro Minute aufrechterhalten. Wenn die Messwerte unter 6 GPM fallen, sind meist die Filter verstopft, was häufig zu automatischen Abschaltungen der Kältemaschinen führt. Im Rahmen der regelmäßigen Wartung müssen wiederverwendbare Filter wöchentlich gereinigt werden, insbesondere bei starker Beanspruchung des Systems.

Drucküberwachung und Vermeidung von Verstopfungen

Es ist wichtig, die Druckmessgeräte sowohl am Pumpenauslass als auch dort, wo sie an den Kühler-Einlass angeschlossen sind, regelmäßig zu überprüfen. Wenn wir eine Differenz zwischen diesen Messwerten von etwa 3 bis 5 psi sehen, bedeutet das normalerweise, dass alles ordnungsgemäß durch das System fließt. Überschreiten die Werte jedoch 8 psi, könnte irgendwo ein Problem vorliegen – vermutlich verstopfte Filter oder möglicherweise verbogene Schläuche, die Strömungsbehinderungen verursachen. Alle paar Monate sollte das gesamte System gründlich mit einer Mischung aus der Hälfte Essig und der Hälfte Wasser durchgespült werden. Dies hilft, hartnäckige Ablagerungen von Mineralien zu entfernen, die sich im Laufe der Zeit ansammeln. Und in der Winterzeit? Vergessen Sie nicht, etwas sicheres Frostschutzmittel in die Leitungen einzufüllen, damit sich kein Eis darin bildet. Gefrorene Rohre sind tatsächlich einer der Hauptgründe dafür, dass Verteiler in kälteren Gebieten reißen. Zuletzt sollten Sie stets einen Freiraum von mindestens zwei Fuß um alle Rohre und Verbindungen freihalten. Das erleichtert später deutlich die Inspektionen, wenn man Lecks erkennen möchte, bevor sie zu größeren Problemen werden.

FAQ-Bereich

Welche Art von Oberfläche eignet sich für die Installation einer Eistonne mit Kühler?

Zur optimalen Unterstützung auf verstärkten Betonfundamenten oder qualitativ hochwertigen Industrieböden installieren, die schwere Lasten tragen können.

Warum ist es wichtig, den Kühler nicht direkt am Becken zu platzieren?

Wenn der Kühler 0,9 bis 1,5 Meter vom Becken entfernt platziert wird, verringert dies den Wärmeübergang und optimiert den Energieverbrauch, wodurch Überlastungen des Systems vermieden werden.

Wie berechne ich die geeignete Kühlergröße für mein Becken?

Bestimmen Sie den Kühlbedarf, indem Sie das Wasservolumen Ihres Beckens (in Gallonen) mit der durchschnittlichen Tagestemperatur Ihrer Region (in °F) multiplizieren.

Wie oft sollte ich die Filter in meinem Eistonnensystem reinigen?

Bei starker Nutzung wiederverwendbare Filter wöchentlich reinigen, um einen ordnungsgemäßen Wasserfluss sicherzustellen und Systemabschaltungen zu verhindern.

Welche Sicherheitsmaßnahmen sollten bei der Installation berücksichtigt werden?

Stellen Sie eine ordnungsgemäße elektrische Installation mit Fehlerstrom-Schutzschalter (FI-Schutz) sicher und beachten Sie die NEC-Artikel 680, um Risiken zu minimieren.
